Токарный станок по металлу с фрезерной головой JET BD-11GDMA

Токарный станок по металлу с фрезерной головой JET.

Особенности:

Предназначен для мелкосерийного производства;

Мощный асинхронный электродвигатель токарного шпинделя;

Возможность установки тисков для фрезерных работ;

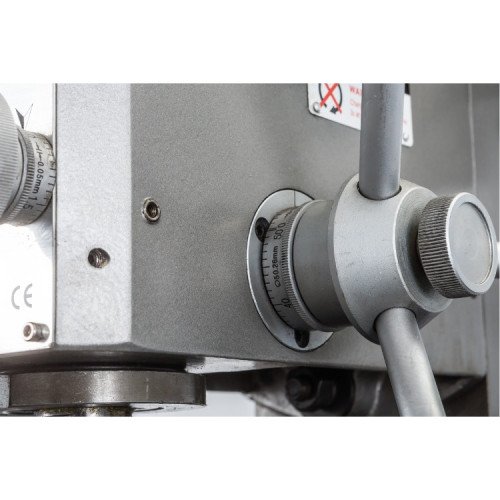

Фрезерная голова снабжена устройством микроподачи с цифровой индикацией;

Возможность нарезки левой резьбы;

Возможность нарезки дюймовой и метрической резьбы;

Автоматическая подача при точке;

На одной настройке гитары три режима автоматического точения или нарезки резьбы;

Регулировка направляющих зазоров с помощью клиновых планок;

Подставка входит в стандартную комплектацию (поставляется отдельно от станка);

Чугунная станина закаленная и отшлифованная;

Массивная конструкция станины из чугуна гарантирует работу без вибрации;

Подача СОЖ и лампа местного освещения;

Массивная задняя стрекоза с регулировкой смещения для обточки конусов и рычагом быстрой фиксации.

Характеристика:

Напряжение: 230 В;

Мощность двигателя: 1,1 кВт;

Диаметр обточки над станиной: 280 мм;

Диаметр обточки над поперечным суппортом: 170 мм;

Расстояние между центрами: 700 мм;

Частота вращения шпинделя: 50 – 2250 об/мин;

Количество скоростей шпинделя: 2;

Конус шпинделя: МК-2;

Диаметр проходного отверстия шпинделя: 26 мм;

Диапазон продольной подачи: 0,07 – 0,4 мм/об;

Количество продольных подач: 6;

Диапазон метрической резьбы: 0,2 – 4,0 мм;

Количество метрических резьб: 21;

Дюймовая резьба: 8 – 56 TPI;

Количество дюймовых резьб: 21;

Шаг ходового винта: Tr 20x3 мм;

Максимальный размер резца: 12 х 12 мм;

Ход поперечного суппорта: 145 мм;

Ход верхнего суппорта: 60 мм;

Пиноль задней стрекозы: МК-2;

Ход пиноли задней стрекозы: 80 мм;

Диапазон неподвижного люнета: 0-25 мм;

Диапазон подвижного люнета: 0-25 мм;

Объем бака СОЖ: 5 л;

Расстояние между направляющими: 180 мм;

Мощность насоса СОЖ: 0,09 кВт;

Максимальный диаметр сверления сталь: 20 мм;

Максимальный диаметр сверления чугуна: 22 мм;

Шомпол: М12;

Максимальный диаметр концевой фрезы: 20 мм;

Сверлильный патрон: 1-13;

Ход пиноли шпинделя: 50 мм;

Расстояние между пазами стола: 115;

Диапазон поворота вертикальной головы (вправо/влево): ±45°;

Расстояние от вертикального шпинделя до стола: 320;

Расстояние от вертикального шпинделя до стойки: 185;

Размер стола по осью X и Y: 150x270 мм;

Ход головы по оси Z: 270 мм;

Ширина Т-образного паза стола: 12 мм;

Количество Т-образных пазов стола: 2;

Мощность вертикального двигателя: 0,6 (коллекторный) кВт;

Длина в упаковке: 137/8 см (станок/подставка);

Ширина в упаковке 75/69 см (станок/подставка);

Высота в упаковке: 101/43 см (станок/подставка);

Масса в упаковке: 250/47 кг (станок/подставка).
